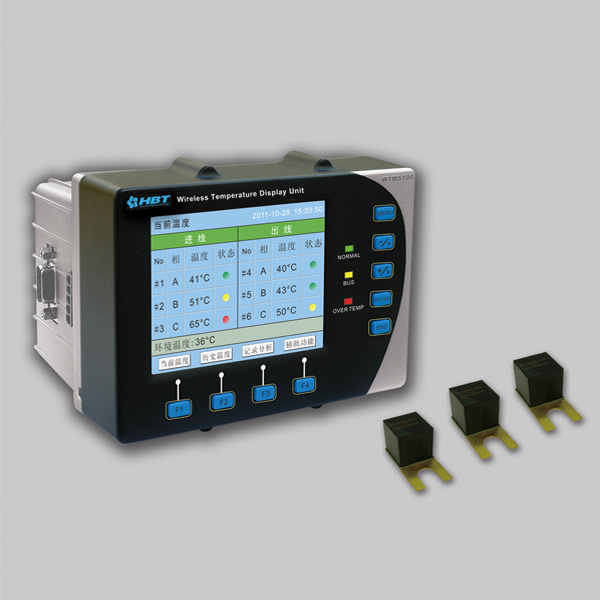

WTMS100中高压开关柜无线测温系统

中、高压开关设备由于长期在高电压、大电流和满负荷的条件下运行，开关柜中的静触头、隔离开关、电缆接头、母线接头等电气连接点部位容易因接触电阻过大或老化而发热，使相邻的绝缘部件性能劣化，大大缩短高压开关的使用寿命，甚至导致击穿烧毁而造成重大事故，影响整个电力系统的正常工作。

虽然目前有光纤测温、红外测温、基于Zigbee技术的无线测温等多种测温解决方案，但这些方案均无法实现中高、压电气联接点部位的安全、连续、准确测温。

针对传统测温方式的种种弊端，WTMS100中高压开关柜无线测温系统应运而生，并以其连续测温、无需电池、安全可靠、现场显示、功能强大、安装方便的特点，成为颠覆传统的新一代测温解决方案。

产品特点

连续测温

WTMS100一旦安装，便可24小时不间断测温，真正实现在线连续测温

无需电池

WTMS100的温度传感器采用德国原装进口的被动感应式传感器，无需电池驱动，消除了Zigbee技术中温度传感器所配电池可能发生爆炸的风险以及电池失效可能带来的潜在风险。

安全可靠

WTMS100无需在被测点或相关支撑结构上连线，传感器与接收设备之间实现彻底隔离，保障设备安全可靠运行，符合国家电网的相关安全规定。温度监测终端采用封闭式铝合金机壳，可以长期在电磁干扰环境复杂的的高压柜环境中可靠工作。

现场显示

WTMS100可安装于中高压开关柜面板上，现场显示6-18组电气联接点的实时温度变化。显示部分采用320X240点阵式彩色TFT LCD液晶中文显示，图文并茂，信息显示直观，操作和使用方便。

功能强大

采用32位嵌入式DSP微处理器，具备强大的数据处理能力和多接口通讯功能，可实现基于TCP/IP或无线的上位机通讯。本地100个报警历史记录，均具有时间标记。上位机报警历史记录没有数量限制。温度监测终端内置8M SRAM，可存储6个温度传感器和一个环境温度累计30天的监测数据(10分钟存储时间间隔)，可随时方便地查看历史数据，并可生成数据报表

安装方便

WTMS100温度测量、数据显示单元分体式设计，既可组合安装，亦可分开单独安装，螺栓固定的方式无需在开关柜门上开窗，老设备改造与新开关柜安装均非常方便。

系统框架图
